02 / Фактическая геометрия объекта

3D-сканирование
и BIM-моделирование

Получаем фактическую геометрию объекта стационарным TLS- или мобильным SLAM-сканированием. По техническому заданию передаём облако точек, 2D-чертежи, 3D-модель, отчёт или BIM-модель.

Обсудить задачу ↗Выбрать направление ↓

Три направления

Один объект.
Три разных результата.

Выберите ветку по задаче. Все направления раскрыты ниже: технология, область применения и возможный формат выдачи.

01

Стационарный метод / TLS

Максимум деталей с фиксированных точек

Наземный лазерный сканер устанавливают на штатив и последовательно перемещают между позициями. Полученные сканы объединяют в единое облако точек — цифровую геометрию объекта.

TLS: ориентир по точности — 1–2 мм. За высокую детальность метод платит временем: сканер нужно устанавливать и переносить между фиксированными позициями.

Подходит для

  • исполнительной съёмки сложных конструкций;
  • контроля геометрии и выявления отклонений;
  • обмеров для реконструкции и BIM.
Стационарное лазерное сканирование объекта специалистом Геодез
Фиксированные позицииTLS
Принцип

Сканирование со штатива

Каждая позиция фиксирует видимую часть объекта; затем данные сшиваются в общей системе координат.

Сильная сторона

Детальная геометрия

Метод подходит, когда важны форма, взаимное положение элементов и контроль локальных участков.

На выходе

Облако точек и производные

Состав выдачи выбирается по задаче: облако, чертежи, карты отклонений или данные для модели.

02

Мобильный метод / SLAM

Пространственные данные в движении

Ручной или мобильный сканер определяет своё положение и строит карту окружения по мере движения. Для координатной привязки используем RTK — координаты определяются в реальном времени, или PPK — координаты уточняются при постобработке спутниковых данных. При отсутствии спутникового сигнала съёмка возможна в условной системе координат с привязкой к опорным знакам. Способ привязки выбирается по условиям объекта.

SLAM: ориентир по точности — 1–2 см. Оператор идёт со сканером по маршруту, поэтому данные больших и протяжённых объектов собираются быстрее, но точность ниже, чем у TLS. Фактическая точность зависит от оборудования, условий съёмки и опорной сети; её проверяем контрольными измерениями.

Подходит для

  • помещений, цехов и складских комплексов;
  • тоннелей, подземных и протяжённых объектов;
  • быстрого обследования существующей застройки.

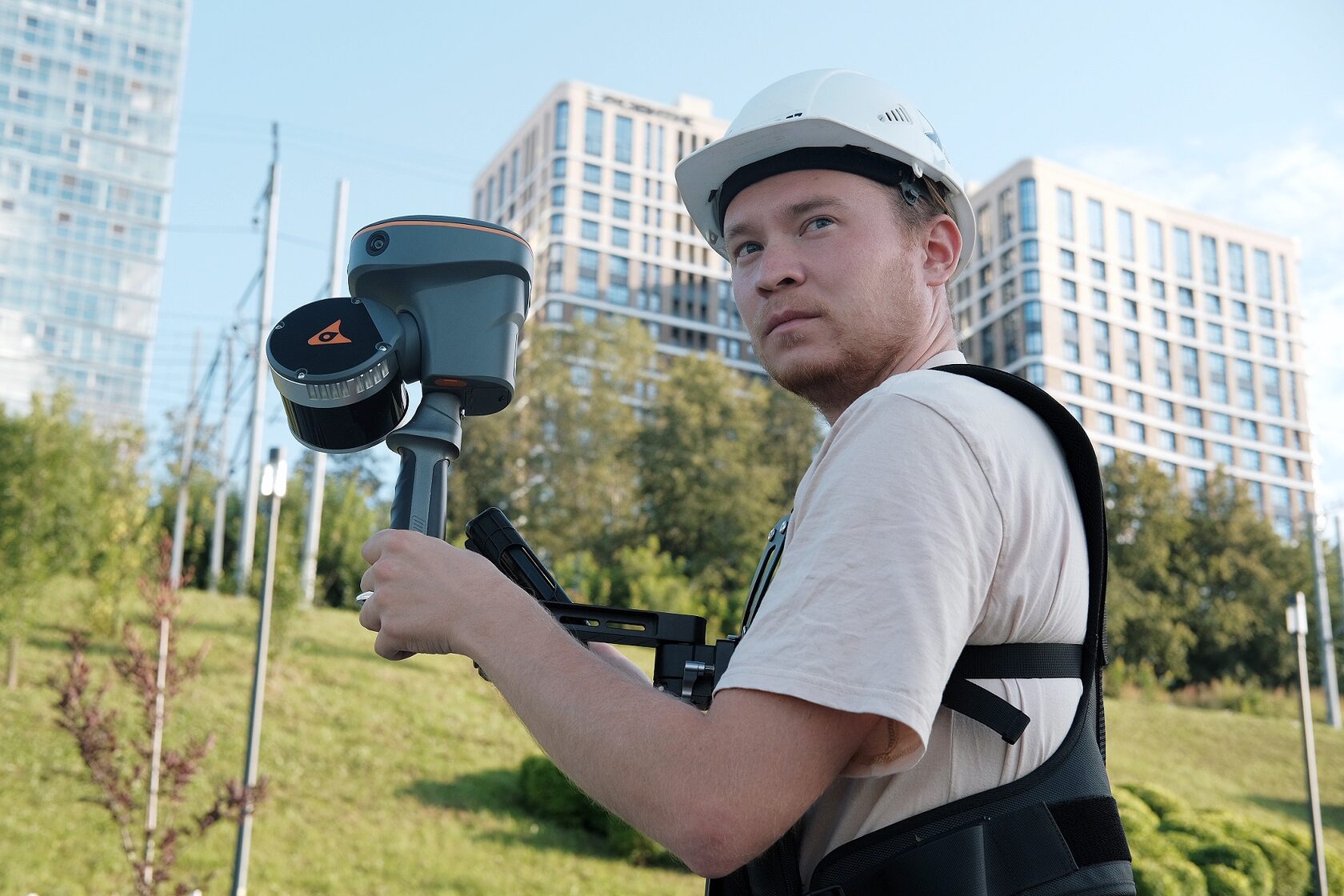

Мобильное SLAM-сканирование объекта специалистом Геодез
Съёмка в движенииSLAM
Принцип

Локализация и карта

Система сопоставляет последовательные измерения и рассчитывает траекторию движения сканера.

Сильная сторона

Скорость и мобильность

Оператор непрерывно проходит объект, поэтому метод удобен для больших площадей и сложных маршрутов.

Ограничение

Метод выбирается по допуску

Для задач с жёсткими требованиями к точности SLAM дополняют опорной сетью, контрольными измерениями или TLS.

03

Обработка данных / Scan-to-BIM

BIM-модель по фактической геометрии

По облаку точек создаём структурированную модель существующего объекта. Геометрия и состав элементов формируются по требованиям проекта, а необходимые атрибуты согласуются до начала моделирования.

Обычная 3D-модель

В первую очередь описывает форму и взаимное положение объектов.

BIM-модель

Может дополнительно хранить типы элементов и согласованные параметры для проектирования, координации или эксплуатации.

Материалы, производители, стоимость, сроки и эксплуатационные параметры не появляются автоматически: их включают только при наличии исходных данных и требования в задании.

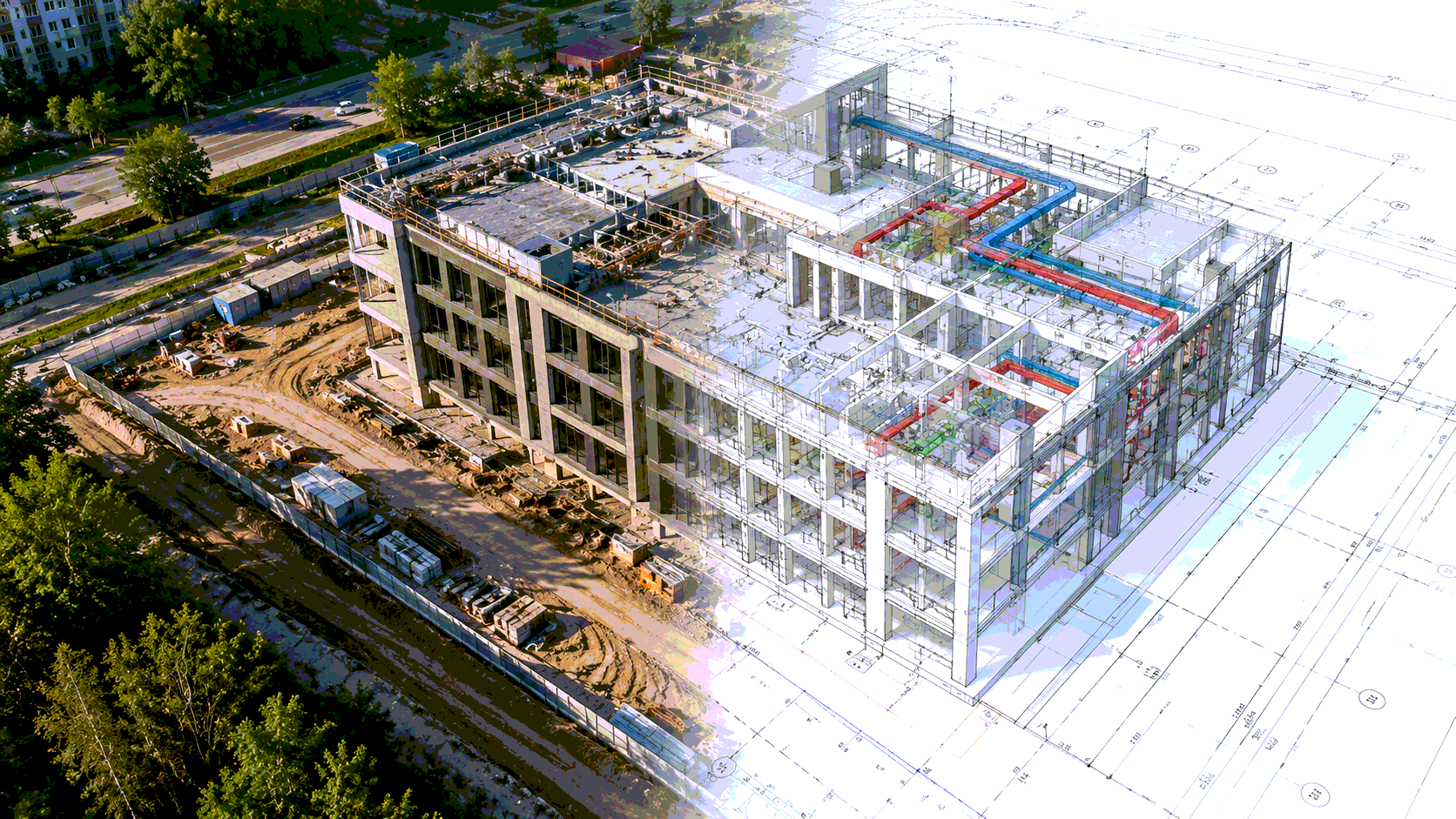

Подготовка цифровой модели специалистом Геодез
Облако точек → модельScan-to-BIM

Уровень проработки модели

Обозначение LOD само по себе не заменяет требования. Для каждого проекта отдельно фиксируем состав элементов, допустимые отклонения и объём атрибутов.

LOD 100

Концептуальные объёмы и общие габариты.

LOD 200

Приближённая геометрия и типовые элементы.

LOD 300

Согласованная точная геометрия для проектных задач.

LOD 400

Данные для изготовления и монтажа, когда это требуется.

LOD 500

Проверенная исполнительная информация для эксплуатации.

Результат работ

В каком виде передаём данные

Набор файлов определяется дальнейшим сценарием: измерения, проектирование, координация, согласование или эксплуатация.

01 / ОСНОВА

Облако точек

Цифровой массив измерений для анализа геометрии, измерений и моделирования.

RCPRCSE57LAS / LAZXYZPTS / PTX
02 / ЧЕРТЕЖИ

2D-чертежи

Планы, разрезы, фасады и схемы по результатам сканирования.

DWGDXFPDF
03 / 3D

3D-модель

Геометрическая модель объекта без обязательной BIM-структуры и набора атрибутов.

Формат по ТЗ
04 / ОТЧЁТ

Технический отчёт

Отклонения, контрольные параметры и выводы по согласованной методике.

PDF-отчётКарты отклонений
05 / BIM

BIM-модель

Модель по облаку точек с согласованным составом элементов и параметров.

RVTIFCNWC / NWD

Форматы перечислены как возможные варианты. Точный комплект, версия программного обеспечения и требования к совместимости закрепляются в техническом задании.

Следующий шаг / ваша задача

Подготовим заявку вместе

Коротко опишите задачу и оставьте контакт. Технические требования уточним вместе.

Заявка на сканирование

Расскажите, что нужно сделать. Метод, точность и форматы уточним с вами.

Файл ТЗ — позже. Пока можно указать ссылку.
Добавить сроки и требования (необязательно)
Нужный результат (необязательно)
Пример готовится
Пример готовится
Пример готовится
Если не уверены, оставьте выбор пустым — поможем подобрать.

Заявка отправляется в «Геодез». Контакт используем для ответа по вашей задаче. Политика конфиденциальности ↗

Рабочий процесс

От задачи до готовых файлов

Сначала определяем, какие решения заказчик будет принимать по результату. Это помогает выбрать технологию и не собирать лишние данные.

01 / ЗАДАЧА

Фиксируем требования

Объект, область съёмки, допуски, система координат и форматы.

02 / МЕТОД

Выбираем TLS или SLAM

При необходимости объединяем методы и предусматриваем контрольные измерения.

03 / ДАННЫЕ

Сканируем и обрабатываем

Регистрируем сканы, проверяем полноту и готовим согласованные материалы.

04 / ВЫДАЧА

Передаём результат

Комплектуем файлы и поясняем структуру данных для дальнейшей работы.

Опишите объект и нужный результат

По исходным данным определим, что подходит для задачи: стационарное сканирование, мобильный SLAM, BIM-модель или комбинированный процесс.
